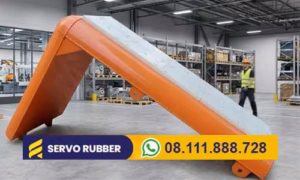

Frontal Tipe L Untuk Pelabuhan ASDP. Frontal frame tipe L adalah struktur penerima kapal yang dipasang di ujung dermaga penyeberangan. Berfungsi sebagai titik kontak antara haluan kapal ro-ro dan dermaga saat proses sandar dan loading. Bentuknya yang menyerupai huruf L memungkinkan kapal masuk dari arah tegak lurus dermaga, menyentuh bagian vertikal frame. Lalu menurunkan ramp door ke bagian horizontal yang sudah menunggu di ketinggian yang sesuai. Di pelabuhan ASDP, komponen ini bekerja puluhan kali sehari tanpa jeda, dan rubber fender yang melapisinya adalah yang pertama menanggung setiap benturan.
Saya pertama kali perhatikan betapa kritisnya komponen ini waktu mengunjungi salah satu pelabuhan ASDP di Jawa Tengah. Kapal masuk, haluan menyentuh frontal frame, ramp door turun, kendaraan keluar. Dari luar terlihat mulus. Tapi kalau Anda berdiri cukup dekat, Anda bisa dengar dan rasakan benturannya. Bukan benturan keras yang dramatis, tapi benturan berulang yang konsisten. Itu yang membuat komponen di frontal frame ini aus jauh lebih cepat dari komponen fender di dermaga biasa.
Kenapa Tipe L
Pelabuhan penyeberangan punya tantangan yang berbeda dari pelabuhan kargo umum. Kapal ro-ro harus bisa masuk, sandar, bongkar, muat, dan keluar dalam waktu sesingkat mungkin. Karena jadwal penyeberangan tidak bisa molor terlalu jauh tanpa efek domino ke perjalanan berikutnya. Frontal frame tipe L dirancang untuk menjawab kebutuhan ini. Geometrinya memungkinkan kapal masuk dari satu arah dan ramp door langsung terhubung ke dermaga tanpa perlu penyesuaian posisi yang memakan waktu.
Dibanding tipe lain seperti frontal frame datar atau sistem dolphin yang dipakai di beberapa pelabuhan besar, tipe L lebih cocok untuk kondisi ASDP karena volume sandar yang tinggi dan variasi ukuran kapal yang harus diakomodasi dalam satu dermaga yang sama. Pagi bisa kapal kecil, siang kapal sedang, sore kapal yang lebih besar. Frame-nya harus bisa menerima semua itu tanpa perlu penyesuaian struktural.
Beban yang Tidak Kelihatan
Yang sering tidak diperhitungkan dalam perencanaan adalah akumulasi beban fatigue di frontal frame tipe L. Satu kali sandar mungkin tidak terasa signifikan. Tapi kalau dermaga itu melayani dua belas hingga enam belas trip sehari, dalam sebulan sudah ratusan kali benturan yang diserap oleh komponen yang sama di titik yang sama.
Rubber fender yang melapisi frontal frame di bagian vertikal dan horizontal harus dipilih bukan hanya berdasarkan energi benturan per sandar, tapi berdasarkan total siklus beban dalam satu tahun operasional. Fender yang cukup untuk satu kali benturan bisa jauh dari cukup kalau frekuensi sandarnya setinggi pelabuhan ASDP aktif. Ini yang sering luput dari hitungan awal karena perencana lebih fokus ke spesifikasi kapal terbesar yang akan sandar, bukan ke frekuensi operasional hariannya.
Posisi Fender di Tipe L
Frontal frame tipe L punya dua bidang kontak utama dengan kapal. Bidang vertikal menerima benturan awal saat haluan kapal menyentuh frame. Sedangkan bidang horizontal menerima tekanan ramp door saat diturunkan ke posisi sandar. Kedua bidang ini punya karakteristik beban yang berbeda dan seharusnya menggunakan tipe fender yang berbeda pula.
Di bidang vertikal, fender harus mampu menyerap energi benturan dari massa kapal yang bergerak mendekati dermaga. Di bidang horizontal, beban utamanya bukan dari benturan melainkan dari tekanan statis ramp door dan gesekan saat kendaraan melintas di atasnya. Saya pernah lihat frontal frame yang pakai tipe fender sama di kedua bidang karena alasan kemudahan pengadaan. Hasilnya, fender di bidang horizontal aus duluan karena memang tidak dirancang untuk jenis beban seperti itu.
Masalah yang Selalu Berulang
Dari beberapa pelabuhan ASDP yang pernah saya kunjungi, ada pola kerusakan yang hampir selalu sama. Fender di bagian sudut dalam tipe L, tepat di pertemuan bidang vertikal dan horizontal, selalu yang paling cepat rusak. Posisinya menerima beban dari dua arah sekaligus. Kalau instalasi awalnya tidak presisi, tekanannya tidak terdistribusi merata dan kerusakan lokal di sudut itu bisa berkembang lebih cepat dari yang diperkirakan.
Masalah kedua yang sering saya temui adalah fender yang dipasang tanpa mempertimbangkan variasi pasang surut. Di beberapa lokasi pelabuhan ASDP, selisih air pasang dan surut cukup besar, dan kalau posisi fender tidak disesuaikan dengan kondisi ini, ada periode waktu tertentu di mana ramp door tidak menyentuh bidang horizontal dengan benar. Kapal tetap sandar, operasional tetap jalan, tapi beban jatuh ke titik yang tidak dirancang untuk menerimanya.
Yang Sering Diabaikan di Spesifikasi
Dokumen pengadaan frontal frame tipe L untuk pelabuhan ASDP yang pernah saya baca rata-rata mencantumkan dimensi frame, kapasitas beban, dan material strukturnya. Yang jarang masuk spesifikasi adalah detail tipe dan kekerasan fender, metode pemasangan fender ke frame, dan prosedur penggantian fender tanpa harus membongkar frame keseluruhannya.
Detail terakhir itu penting tapi hampir tidak pernah dibahas di awal. Fender di frontal frame yang aktif beroperasi suatu saat pasti perlu diganti. Jika sistem pemasangannya tidak dirancang untuk kemudahan penggantian, biaya dan waktu henti operasional saat penggantian nanti bisa jauh lebih besar dari yang dianggarkan. Saya pernah lihat pekerjaan penggantian fender yang memakan waktu tiga hari karena sistem pemasangan awalnya tidak mempertimbangkan aksesibilitas saat perawatan.
Sebelum Spesifikasi Ditulis
Kalau Anda sedang di tahap perencanaan frontal frame tipe L untuk pelabuhan ASDP, ada tiga hal yang sebaiknya sudah ada sebelum spesifikasi teknis ditulis. Pertama, data frekuensi sandar harian yang realistis, bukan proyeksi optimis. Kedua, variasi ukuran kapal yang akan menggunakan dermaga tersebut dalam lima tahun ke depan. Ketiga, karakteristik pasang surut lokasi yang cukup detail untuk menentukan rentang operasional fender.
Tiga hal itu yang menentukan apakah fender yang akhirnya dipasang akan bertahan sesuai umur rencananya, atau mulai menunjukkan tanda kerusakan di tahun kedua sementara anggaran penggantian baru tersedia di tahun kelima.
