Jenis Buoy Pelabuhan

Jenis Buoy Pelabuhan. Buoy pelabuhan adalah pelampung yang ditambatkan di dasar perairan untuk menandai jalur navigasi, titik tambat kapal, atau area berbahaya di sekitar pelabuhan. Posisi, warna, dan bentuk buoy ini mengikuti aturan yang sudah ditetapkan, sehingga kapal yang melintas bisa mengenali batas aman dan rute yang harus dilewati hanya dengan melihat penampakannya dari kejauhan.

Definisinya sederhana, tapi konsekuensi dari satu buoy yang bergeser dari posisinya jauh dari sederhana. Saya pernah lihat kapal tunda sibuk lebih dari setengah jam hanya karena buoy lateral bergeser beberapa meter dari posisinya setelah badai malam sebelumnya. Setengah jam di pelabuhan sibuk seperti Tanjung Priok bukan waktu yang kecil.

Apa Itu Buoy

Buoy bukan rambu yang kebetulan mengapung.

Dia infrastruktur navigasi aktif yang posisinya dikalibrasi, dijangkar, dan seharusnya diverifikasi secara berkala.

Nakhoda kapal kontainer 200 meter yang masuk ke Pelabuhan Belawan tengah malam membaca posisi buoy sebagai referensi utama. Sama seperti pengemudi membaca rambu jalan. Bedanya, kalau rambu jalan bergeser, ada yang langsung tahu. Kalau buoy bergeser dua meter dari posisi aslinya, tidak ada alarm yang berbunyi. Tidak ada notifikasi. Kapal berikutnya yang masuk membaca posisi yang salah itu sebagai kebenaran.

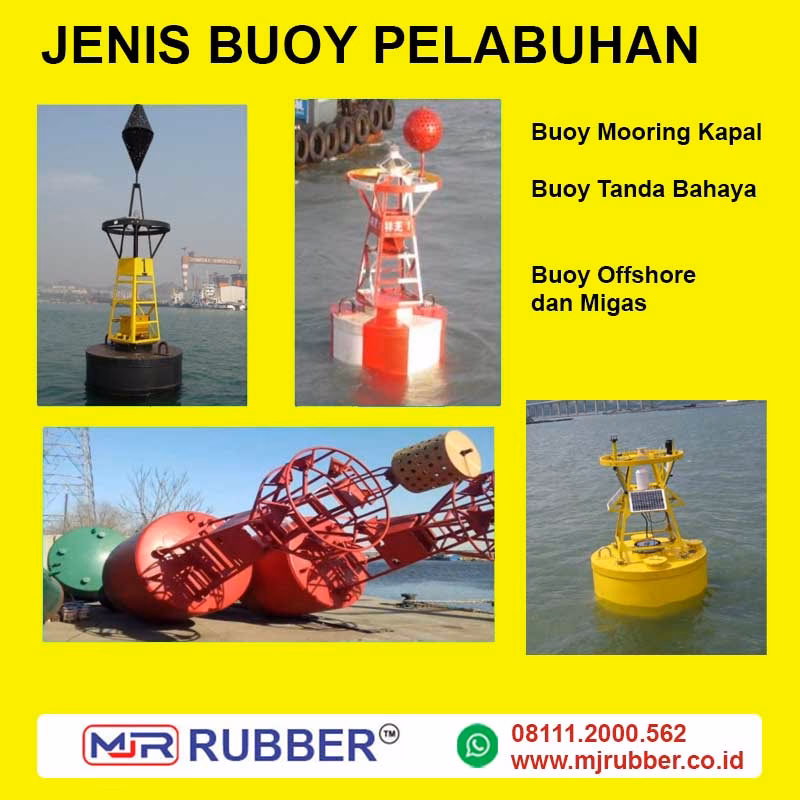

Jenis Buoy Navigasi Pelabuhan

Indonesia mengikuti sistem IALA Region A untuk buoy navigasi di alur pelabuhan.

Buoy merah di kiri alur masuk. Buoy hijau di kanan. Dilihat dari arah laut menuju pelabuhan. Di atas peta ini terlihat sangat mudah. Di lapangan, dalam kondisi hujan lebat dan visibilitas di bawah 500 meter, pembacaannya butuh konsentrasi penuh bahkan dari nakhoda yang sudah hafal rute.

Cardinal buoy menandai posisi bahaya berdasarkan arah mata angin. Isolated danger buoy untuk bahaya terisolasi seperti karang atau wreck. Keduanya punya pola lampu kedip yang spesifik dan berbeda untuk pembacaan malam. Bukan karena desainer sistemnya rumit, tapi karena di kondisi nyata, perbedaan satu pola kedip itu bisa berarti perbedaan keputusan yang sangat berbeda dari anjungan kapal.

Buoy Mooring Kapal

Ini yang paling langsung berkaitan dengan operasional dermaga komersial.

Kapal tanker yang menunggu giliran sandar di Pelabuhan Dumai. Bulk carrier di area anchorage Tanjung Perak. Mereka tidak bisa terus buang jangkar setiap kali menunggu karena dasar perairan anchorage yang padat tidak ramah untuk jangkar. Mooring buoy adalah solusinya.

SPM atau Single Point Mooring adalah tipe yang paling umum. Kapal terhubung ke satu titik dan bisa berputar bebas mengikuti arah angin dan arus. Untuk VLCC dan tanker besar yang draft-nya tidak memungkinkan sandar di dermaga biasa, ini bukan preferensi. Ini satu-satunya opsi yang tersedia.

Di beberapa proyek yang saya temui, ukuran mooring buoy dipilih berdasarkan kebiasaan atau ketersediaan stok. Bukan berdasarkan kalkulasi beban tambat aktual dari kapal yang akan menggunakannya. Hasilnya bisa ditebak.

Buoy Tanda Bahaya

Perairan Indonesia kompleks dengan cara yang tidak selalu tergambar akurat di peta.

Selat Karimata, Selat Gaspar, perairan dangkal Kepulauan Seribu. Semuanya punya karakteristik bahaya bawah air yang berubah mengikuti sedimentasi, pergerakan gosong pasir, dan aktivitas kapal yang meninggalkan wreck di posisi yang tidak selalu tercatat resmi.

Wreck buoy untuk bangkai kapal tenggelam. Hazard marker untuk karang dan gosong. Special purpose buoy untuk area terlarang dan zona militer.

Yang jarang diakui terbuka, buoy tanda bahaya yang sudah bergeser akibat arus kencang atau tertabrak kapal kecil sering tidak dilaporkan segera. Di perairan terpencil, bisa berminggu-minggu sebelum ada yang tahu posisinya sudah tidak akurat. Dan dalam rentang waktu itu, kapal tetap lewat dengan referensi yang salah.

Material Buoy Laut

Tiga material. Masing-masing punya tempat yang tepat.

HDPE virgin grade untuk buoy navigasi dan mooring skala menengah. Ringan, tahan korosi, tidak butuh pengecatan ulang, umurnya 15 sampai 20 tahun kalau materialnya benar. Kata kuncinya di situ, kalau materialnya benar. HDPE daur ulang dijual dengan penampilan identik tapi ketahanan UV-nya berbeda jauh.

Baja untuk buoy mooring kapasitas tinggi dan buoy navigasi besar di perairan terbuka. Lebih berat, butuh sistem proteksi katodik dan pengecatan anti korosi rutin, tapi kapasitas menanggung beban dinamis dari kapal besar tidak ada tandingannya dibanding HDPE.

Foam filled untuk aplikasi yang butuh unsinkable guarantee. Casing bocor sekalipun, buoy tidak tenggelam karena buoyancy-nya ada di busa polystyrene di dalamnya, bukan di ruang udara.

Di perairan terbuka seperti Laut Sulawesi atau Natuna, pilihan material bukan soal selera. Itu keputusan rekayasa yang konsekuensinya terasa beberapa tahun kemudian.

Buoy Offshore dan Migas

CALM buoy di sektor migas adalah kategori tersendiri.

Catenary Anchor Leg Mooring. Sistem tambat untuk VLCC yang mengambil minyak langsung dari fasilitas offshore. Terhubung ke pipa bawah laut dan ke chain leg di dasar laut sekaligus. Satu unit untuk fasilitas migas skala menengah nilainya miliaran rupiah dan umur desainnya 20 sampai 25 tahun.

Di lapangan migas Natuna dan beberapa blok di Selat Makassar, CALM buoy adalah satu-satunya cara distribusi minyak ke tanker. Tidak ada dermaga. Tidak ada alternatif. Kapal datang, hawser disambungkan, transfer muatan berlangsung, kapal pergi.

Beban operasionalnya tidak pernah berhenti. Gelombang, arus, dan gerakan kapal bekerja pada struktur buoy dan sistem tambatnya dua puluh empat jam sehari. Saya tidak tahu persis berapa unit CALM buoy yang aktif di perairan Indonesia saat ini. Tapi angkanya signifikan, dan hampir semuanya jauh dari pantai dan jauh dari perhatian siapapun sampai ada yang gagal.

Kerusakan Jenis Buoy Pelabuhan di Lapangan

Drift adalah yang paling sering. Dan paling jarang terdeteksi tepat waktu.

Chain putus karena korosi yang tidak dipantau. Jangkar yang bergeser di dasar berlumpur. Tabrakan dengan kapal kecil yang tidak dilaporkan. Buoy meninggalkan posisi aslinya, hanyut beberapa meter atau beberapa ratus meter, dan tetap terlihat ada di permukaan air seperti tidak ada yang salah.

Fouling menambah berat buoy dan mengubah karakteristik hidrodinamisnya terhadap arus. Untuk buoy navigasi yang posisinya harus presisi, akumulasi teritip setebal 8 sampai 10 sentimeter bisa menggeser posisi efektifnya beberapa meter dari titik yang seharusnya.

Saya pernah lihat kondisi buoy lateral di alur masuk pelabuhan Sulawesi Tenggara. Teritipnya sudah menyelimuti seluruh permukaan bawah air dengan ketebalan yang tidak wajar. Tidak ada yang bisa menjawab kapan terakhir kali buoy itu diangkat untuk diperiksa.

Tidak ada catatannya.

Jenis Regulasi Buoy Pelabuhan Indonesia

Direktorat Jenderal Perhubungan Laut Kemenhub mengatur pemasangan dan perawatan buoy navigasi di perairan Indonesia. Setiap buoy di alur pelabuhan harus terdaftar dan dirawat oleh otoritas yang berwenang. Untuk buoy mooring swasta, izin melalui KSOP setempat dengan dokumen spesifikasi teknis, koordinat, dan rencana perawatan.

Regulasinya ada. Cukup jelas.

Yang bermasalah adalah jarak antara apa yang tertulis di regulasi dan apa yang terjadi di lapangan, terutama di pelabuhan-pelabuhan kecil yang kapasitas pengawasannya tidak sebanding dengan jumlah fasilitas yang harus diawasi.

Di beberapa kasus yang saya dengar langsung, buoy mooring swasta dipasang lebih dulu dan izinnya diurus belakangan. Bukan karena tidak tahu aturannya. Karena tekanan jadwal operasional selalu terasa lebih nyata dan lebih mendesak dari proses administrasi yang waktunya tidak pasti.

Untuk kebutuhan buoy mooring, navigasi, dan komponen sistem tambat, hubungi Servo Rubber di WhatsApp  08111888728 atau kunjungi ptsinergy.co.id. Kami kerja dari data lapangan dan spesifikasi aktual, bukan dari asumsi katalog.

Buoy yang bekerja dengan benar tidak pernah jadi topik pembicaraan.

Tapi buoy yang bergeser satu malam, dan kapal yang masuk keesokan paginya dengan referensi yang sudah tidak akurat, itu cerita yang berbeda.

Dan hampir selalu, cerita itu baru mulai dibicarakan setelah sesuatu terjadi.
